El equipamiento auxiliar debe permitir la conformación de la carrocería.

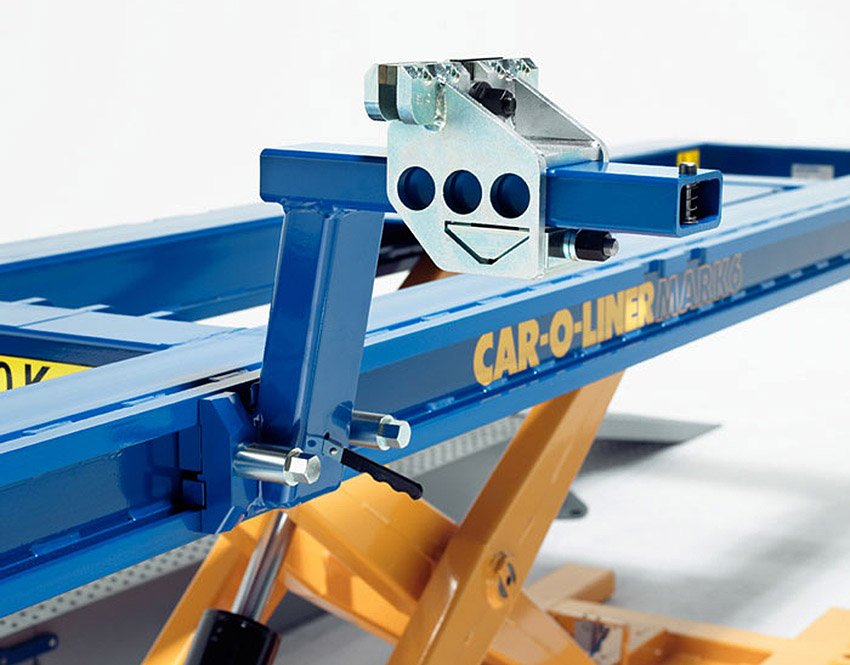

Mordazas de anclaje
• Elementos robustos y de potente apriete.
• Son sistemas universales de anclaje a las carrocerías autoportantes.
• Específicas para cada banco de trabajo.
Escuadras de estiraje: tipo L
• Su funcionamiento se basa en el principio de palanca.
• Composición:
– Unidad de potencia.
– Gato hidráulico.
– Sistema mecánico: brazo vertical va fijado al brazo horizontal.
– Sistema rígido de fijación al banco.
– Ruedas para el desplazamiento.
Gatos de estiraje
• Composición mínima:
– Generador de presión
– Tubería flexible de envío.
– Gato hidráulico
• Pueden ser de:
– Empuje
– Tracción
– Expansión.
• Posibilitan los tiros combinados.
• Gran número de operaciones.
Cadenas
• Transmisores de esfuerzos entre los equipos de estiraje y los de amarre.
• Fabricación especial: elevadas propiedades mecánicas.
• Consideraciones de uso:
– Revisión periódica de los eslabones
– Adecuación del tipo de cadena al trabajo a realizar.
– Evitar su retorcimiento, pues no soportan torsión.
– Empleo de las eslingas de seguridad en todos los trabajos.

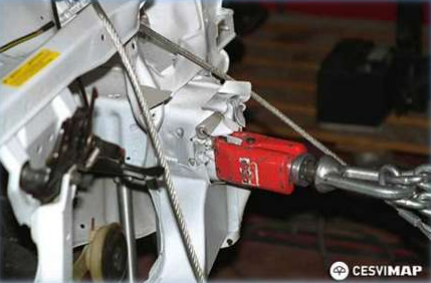

Mordazas de tracción:
El tipo y su forma estará basado en su función y tipo de amarre a la carrocería, su esfuerzo y su distribución de tiro.
• Pinza Estandar: su fijación se realiza por apriete de tornillo. Existen distintos anchos.
• Pinza tracción en ángulo recto: permite realizar el tiro a 90º grados. Existe también y más utilizada la de tiro con ángulo variable.

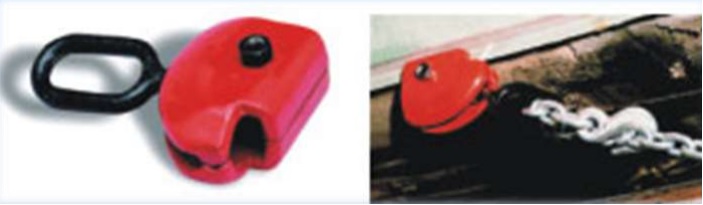

• Pinza automordantes: a más tensión más amarre por su efecto cuña sobre la boca de la mordaza.

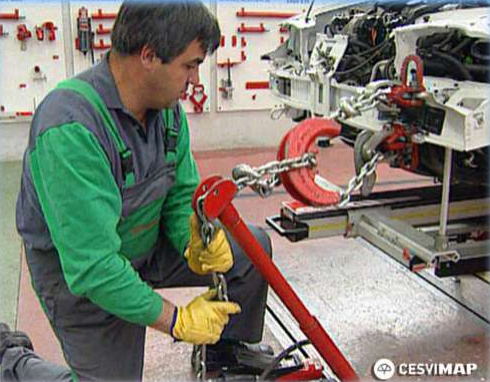

• Accesorio medialuna: reparte la fuerza de tiro en áreas ampliamente dañadas.

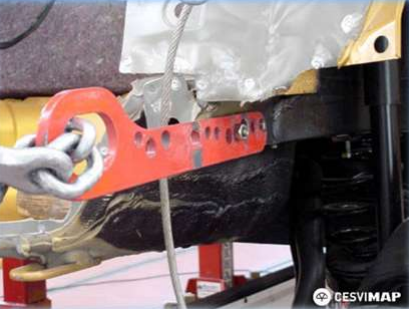

• Placa perforada: por fijación atornillada al chasis.
• Pinzas para torretas Mc Pherson: son específicas.
